- İDO Bandırma Girişi, Renta Yapı'nın Balıkesir Bandırma'daki deniz otobüsü terminalinde gerçekleştirdiği kanopi ve membran yapı projesidir; terminal girişinde yolcuyu yağmur, güneş ve rüzgârdan koruyan çelik konstrüksiyonlu membran örtülü kalıcı bir üst yapı kurulmuştur.
- Projede çelik taşıyıcı konstrüksiyon ve gergi ile şekil alan PVC membran örtü birlikte uygulanmıştır.
- Kritik gereksinim, açık deniz cephesindeki rüzgâr emme kuvvetlerinin karşılanması ve tuzlu nem ortamında çelik yüzeylerin korozyona karşı korunmasıydı.
- Renta Yapı, 2016'dan bu yana çelik konstrüksiyon ve membran yapı uygulamalarında ulaşım terminallerine kalıcı statik hesaplı çözümler sunmaktadır.
Proje Künyesi
| Proje | İDO Bandırma Giriş Kanopisi |
|---|---|
| Lokasyon | Bandırma / Balıkesir |
| Kategori | Endüstriyel Çözüm |
| Sektör | Deniz Ulaşımı |
| Proje Tipi | Kurumsal |
| Hizmet Kapsamı | Saha keşfi ve zemin etüdü, geometri tasarımı, statik hesap, çelik konstrüksiyon imalatı ve montajı, membran kesim ve germe uygulaması, su tahliye çözümü, korozyon koruma, teslim ve bakım yönlendirmesi |
| Kullanılan Sistemler | Çelik konstrüksiyon taşıyıcı sistem, PVC membran örtü, gergi ve germe elemanları, ankraj ve temel bağlantı plakaları, su tahliye detayı, korozyon koruyucu kaplama |

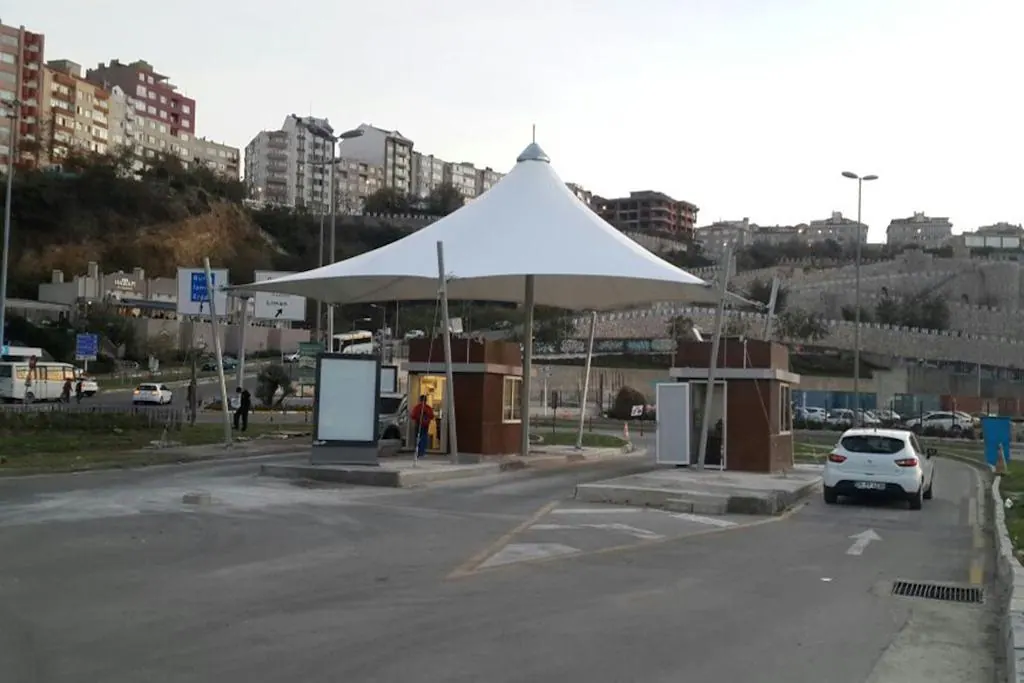

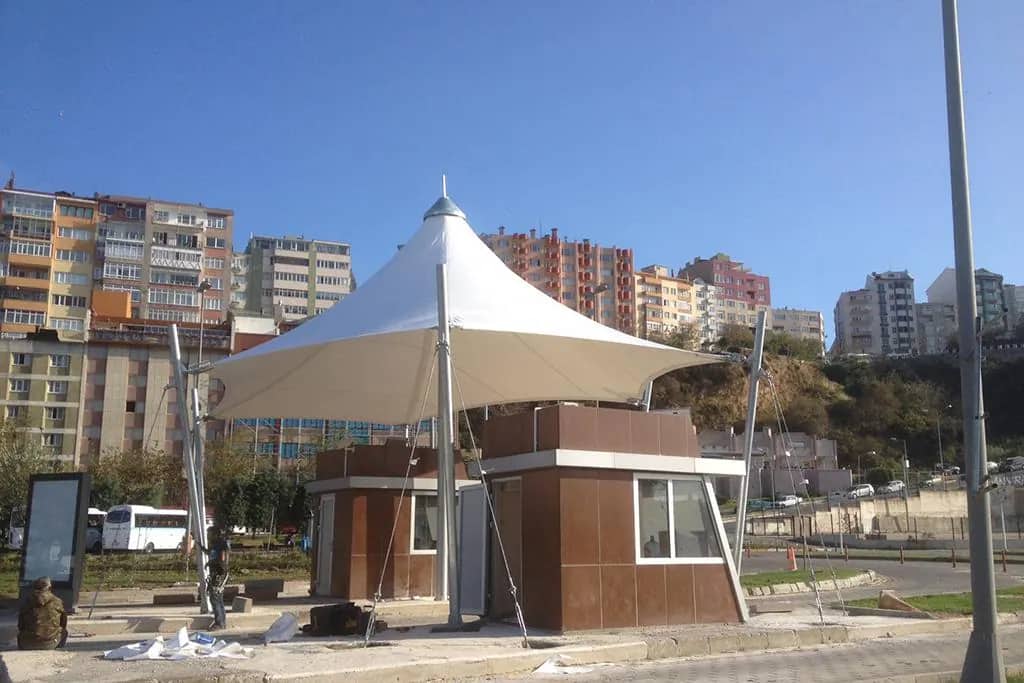

İDO Bandırma Giriş Kanopisi Uygulaması
Deniz otobüsü terminallerinde yolcunun en savunmasız olduğu nokta, bina ile iskele arasındaki açık geçiştir. Bilet kontrolü, bekleme ve gemiye biniş sırası bu geçişte yaşanır; hava koşulları kötüleştiğinde ise aynı alan kullanılamaz hale gelir. Kanopi ve membran yapı çözümleri bu geçişi korunaklı bir hacme dönüştürür. İDO Bandırma uygulamasında Renta Yapı, terminal girişine çelik konstrüksiyonlu membran örtülü bir kanopi kurmuştur.
Membran yapı, klasik bir çatıdan farklı çalışır. Örtü, üzerine binen yükü taşımak için kalınlığına değil, çift yönlü gergiden doğan geometrisine güvenir. Yüzeyin eğrilikli biçimde gerilmesi, rüzgâr altında titreşimi (flatterı) engeller ve yağmur suyunun belirlenmiş noktalara akmasını sağlar. Bu nedenle membran yapıda tasarım, ölçüden önce geometriyle başlar.
Bandırma, Marmara Denizi'ne açık ve rüzgâr rejimi belirgin bir kıyı noktasıdır. Deniz cephesindeki açık yapılarda hâkim yük kalemi çatının ağırlığı değil, rüzgârın yarattığı emme kuvvetidir. Bu kuvvet çatıyı aşağı değil yukarı doğru zorlar; dolayısıyla ankraj ve bağlantı detayları çekme yüküne göre boyutlandırılır.
Membran Yapıda Taşıyıcı Sistem ve Yük Hesabı
Çelik konstrüksiyon ve temel bağlantısı
Kanopinin taşıyıcı iskeleti, açıklığı geçen ana kirişler ve bunları taşıyan kolonlardan oluşur. Kolon aksları, yolcu akışını kesmeyecek biçimde yerleştirilir; bu nedenle kolon sayısını azaltmak tasarımın önceliğidir. Temel bağlantısı, mevcut betonarme platforma ankraj plakalarıyla yapılır ve mevcut yapının taşıma kapasitesi keşif aşamasında doğrulanır.
Membran germe ve yüzey geometrisi
Membran örtü düz bir yüzey olarak değil, çift eğrilikli bir form olarak tasarlanır. Kesim kalıpları bu forma göre çıkarılır ve saha montajında kontrollü germe uygulanır. Yetersiz germe, örtüde sarkma ve su birikmesine; aşırı germe ise dikiş ve bağlantı noktalarında zorlanmaya yol açar. Germe değeri, statik hesabın çıktısı olarak belirlenir.
Rüzgâr emme ve kar yükü
Kanopilerde rüzgâr, hem basınç hem emme etkisi yaratır. Deniz cephesinde emme baskın olduğu için bağlantı elemanları çekmeye çalışacak şekilde hesaplanır. Kar yükü ise bölge verisine göre eklenir ve örtü eğimi karın kendiliğinden akmasına imkân verecek biçimde ayarlanır. İki yük durumu ayrı ayrı ve birlikte değerlendirilir.
Su tahliyesi
Membran yüzeyde suyun nerede toplanacağı tasarımla belirlenir. Akış güzergâhı, yolcu geçiş hattının dışına yönlendirilir; tahliye noktaları kolon aksları veya kenar kirişleri üzerinden çözülür. Girişte damlama hattının kapı önüne denk gelmemesi, konfor açısından kritik bir detaydır.
Deniz Kenarında Korozyon Koruması ve Montaj
Tuzlu nem, kıyı yapılarında çelik için en hızlı yıpratıcı etkendir. Renta Yapı'nın bu tip projelerde izlediği süreç:
- Keşif ve etüt: Mevcut platformun taşıma kapasitesi, kot farkları, yolcu akış hattı ve hâkim rüzgâr yönü tespit edilir.
- Geometri ve statik: Kolon aksları, açıklık ve membran formu belirlenir; yük hesabı yapılır.
- Korozyon koruma: Çelik elemanlar deniz koşullarına uygun koruyucu kaplama sistemiyle hazırlanır, bağlantı elemanları paslanmaz sınıfta seçilir.
- Montaj: Konstrüksiyon kurulur; terminal sefer trafiğini aksatmayacak saat planı uygulanır.
- Membran germe: Örtü serilir ve hesaplanan germe değerine göre kontrollü şekilde gerilir.
- Teslim: Su tahliyesi test edilir, periyodik bakım yönlendirmesiyle birlikte yapı teslim edilir.
Kalıcı çelik yapı çözümleri için büyük çadırlar sayfamızı, ürün ailesinin tamamı için çadır modelleri hub sayfamızı, tamamlanmış işler için projelerimiz bölümünü inceleyebilirsiniz.
Terminal ve İskele Girişleri için Kanopi Seçimi
Ulaşım yapılarında kanopi kararı, kullanım biçimine göre şekillenir:
| Kanopi Tipi | Uygun Kullanım | Kritik Detay |
|---|---|---|
| Konsol membran kanopi | Bina cephesine bitişik giriş | Ankraj çekme kapasitesi |
| Kolonlu geniş açıklıklı kanopi | Bekleme ve sıra alanı | Kolon aksının akışı kesmemesi |
| Koridor tipi kanopi | Bina–iskele arası geçiş | Kesintisiz su tahliyesi |
| Peron üstü örtü | Araç ve yolcu bekleme alanı | Gabari yüksekliği |
| Çok gözlü modüler kanopi | Uzun cephe hatları | Modüller arası oluk detayı |
Sık Sorulan Sorular
Membran yapı nedir ve kanopide neden tercih edilir?
Membran yapı, gergin PVC örtünün çelik konstrüksiyon üzerinde çift eğrilikli bir yüzey oluşturarak yük taşıdığı sistemdir. Kanopilerde tercih edilme nedeni, geniş açıklıkları hafif bir örtüyle geçebilmesi ve rüzgâr altında kararlı davranmasıdır. Formun kendisi taşıyıcı işlev görür.
Deniz kenarında kurulan çelik kanopi paslanır mı?
Tuzlu nem korozyonu hızlandıran bir etkendir; bu nedenle çelik elemanlar deniz koşullarına uygun koruyucu kaplama sistemiyle hazırlanır ve bağlantı elemanları paslanmaz sınıfta seçilir. Periyodik görsel kontrol ve bakım programı uygulandığında yapı ömrü boyunca korunur.
Kanopi rüzgârda uçar mı?
Doğru hesaplandığında uçmaz. Kanopilerde belirleyici yük, rüzgârın yarattığı yukarı yönlü emme kuvvetidir. Bu nedenle ankraj ve bağlantı detayları basınca değil çekmeye göre boyutlandırılır. Membranın çift eğrilikli gergin formu ayrıca rüzgâr altındaki titreşimi engeller.
Kanopi mevcut terminal binasına zarar verir mi?
Vermez. Bağlantılar, mevcut betonarme platformun ve cephenin taşıma kapasitesi keşif aşamasında doğrulandıktan sonra ankraj plakalarıyla yapılır. Kapasitenin yetersiz kaldığı durumlarda yük bağımsız kolonlara aktarılır. Böylece mevcut yapıya ek zorlama binmez.
Membran kanopide su nereye akar?
Suyun akış güzergâhı tasarımla belirlenir ve yolcu geçiş hattının dışına yönlendirilir. Tahliye noktaları kolon aksları veya kenar kirişleri üzerinden çözülür. Girişte damlama hattının kapı önüne denk gelmemesi, yolcu konforu açısından tasarımda özellikle gözetilen bir detaydır.
Sonuç
İDO Bandırma uygulaması, ulaşım terminallerinde kanopi ve membran yapı çözümünün üç eksende kurgulandığını göstermektedir: yolcu akışını kesmeyen kolon yerleşimi, rüzgâr emmesine göre boyutlandırılmış ankraj ve deniz koşullarına uygun korozyon koruması. Membranın çift eğrilikli gergin formu ise hem yükü taşır hem suyu yönlendirir. Bu bileşenler birlikte planlandığında açık bir geçiş, yıl boyu kullanılabilir korunaklı bir alana dönüşür.
Terminal krokinizi, yolcu akış hattınızı ve saha bilgilerinizi paylaşarak proje değerlendirmesi ve teklif alabilirsiniz.
